AJAX Transmitter Fibra 77373

Comunicazione

 Tecnologia di comunicazione Fibra

Tecnologia di comunicazione cablata proprietaria. Fibra unisce l'affidabilità dei cavi alla libertà della connessione radio.

Caratteristiche principali:

• Comunicazione bidirezionale.
• Sistema antisabotaggio avanzato.
• Cifratura a blocchi con chiave mobile.
• Notifiche istantanee.
• Configurazione da remoto tramite le app Ajax.

Connessione cablata

cavo a quattro fili

Connessione

in qualsiasi punto della linea Fibra

Transmitter Fibra può essere installato dopo un hub, un rivelatore, una tastiera o una sirena.

Lunghezza della linea Fibra

fino a 2,000 m

Quando si utilizza il cavo a doppino intrecciato U/UTP cat.5.

Calcolare la lunghezza della linea nell'impianto

Comunicazione crittografata

Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.

Collegamento di dispositivi cablati

Configurazioni supportate

• tapparella
• tamper antisabotaggio
• dispositivo cablato con 15 tipi di eventi

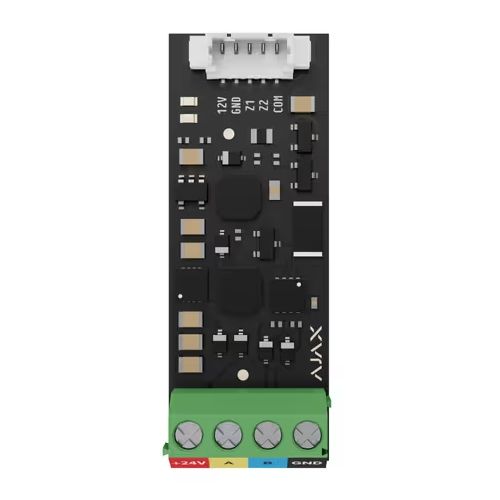

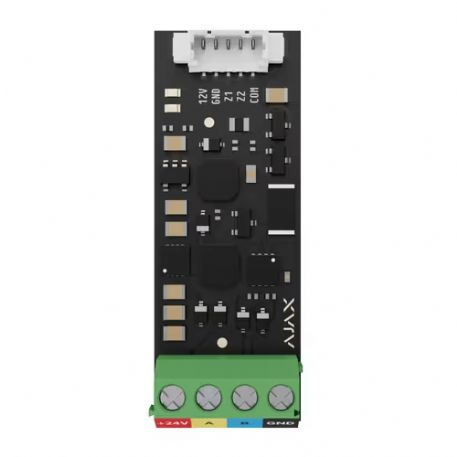

Contatti del connettore

• 12V: uscita di alimentazione per un rilevatore cablato
• GND: messa a terra
• Z1–Z2: ingressi per la connessione di dispositivi cablati
• COM: ingresso comune per il collegamento dei contatti di segnale di un rilevatore cablato

Transmitter Fibra dispone di 2 ingressi (Z1 e Z2) per collegare il rilevatore cablato utilizzando lo schema AATT (cioè Allarme Allarme Tamper Tamper).

Tipi di connessioni

NO, NC, EOL, 2EOL, 3EOL

Con una resistenza EOL totale da 1 kΩ a 40 kΩ con incrementi di 100 Ω.

Lunghezza cavo

fino a 3 m

Quando si utilizza un cavo di segnale con un conduttore in rame da 0,22 mm².

Modalità operativa

a impulsi, bistabile

Tipi di eventi

15 tipi di eventi dei dispositivi cablati

• Allarme tamper
• Intrusione
• Incendio
• Aiuto d'urgenza
• Pulsante antipanico
• Allarme fuga di gas
• Malfunzionamento
• Allagamento
• Rottura del vetro
• Alta temperatura
• Bassa temperatura
• Mascheramento
• Codice coercizione (apertura)
• Vibrazione (sensore sismico)
• Custom

Regolabile da un PRO o da un utente con diritti di amministratore nell'app Ajax.

Suggerimenti

Transmitter Fibra deve essere installato nella custodia del rilevatore cablato. Il modulo richiede uno spazio con le seguenti dimensioni minime: 40 × 15 × 12.2 mm

Protezione antisabotaggio

Protezione contro la contraffazione

autenticazione del dispositivo

Rilevamento istantaneo dei danni alla linea

Valido per le connessioni EOL, 2EOL o 3EOL.

Rilevamento della perdita di connessione

entro 36 s

Tra l'hub e Transmitter Fibra. Può essere modificato nelle impostazioni dell'hub.

Alimentazione

Linea Fibra

7–30 V⎓, fino a 200 mA

L'hub alimenta il modulo.

Uscita verso il dispositivo cablato collegato

10,5–15 V⎓, fino a 50 mA (consumo di corrente massimo totale)

Una linea di alimentazione da Transmitter Fibra.

Scheda

Dimensioni

40 × 15 × 12.2 mm

Peso

6 g

Temperature di funzionamento

da −25 °C a +50 °C

Umidità massima ammissibile

fino al 75%

Protezione dalle scosse elettriche

Classe II

Set completo

Transmitter Fibra

Cavo accessorio a 5 pin

Guida rapida

Certificazioni e conformità alle normative

Transmitter Fibra

Informazioni aggiuntive

Conformità agli standard

Garanzia

24 mesi
