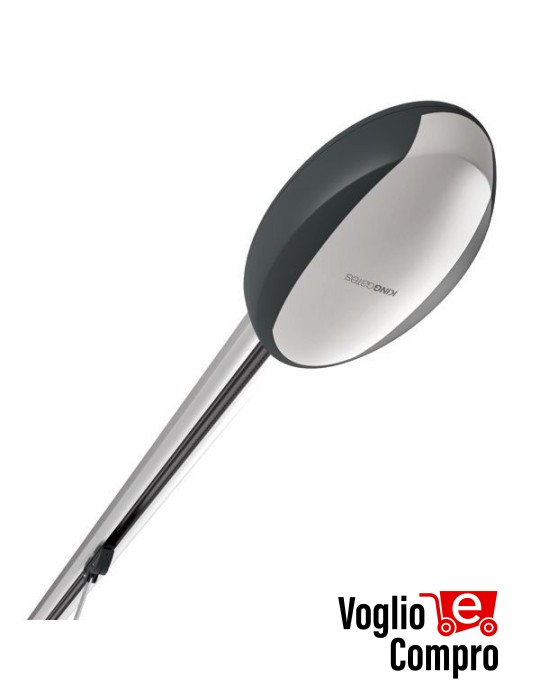

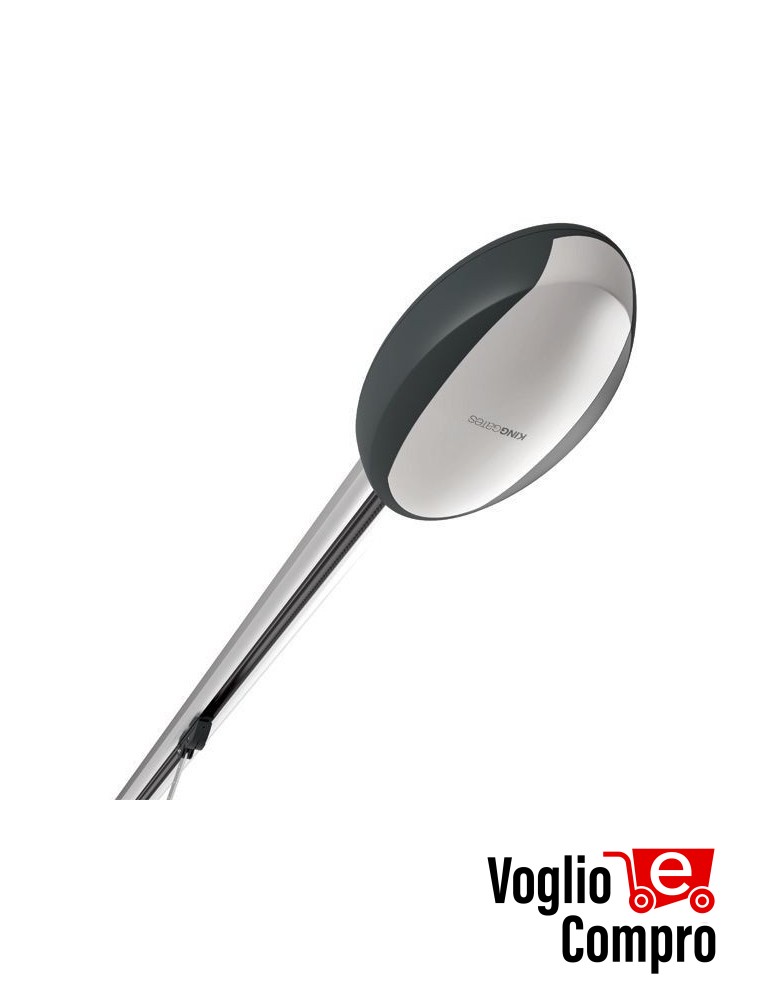

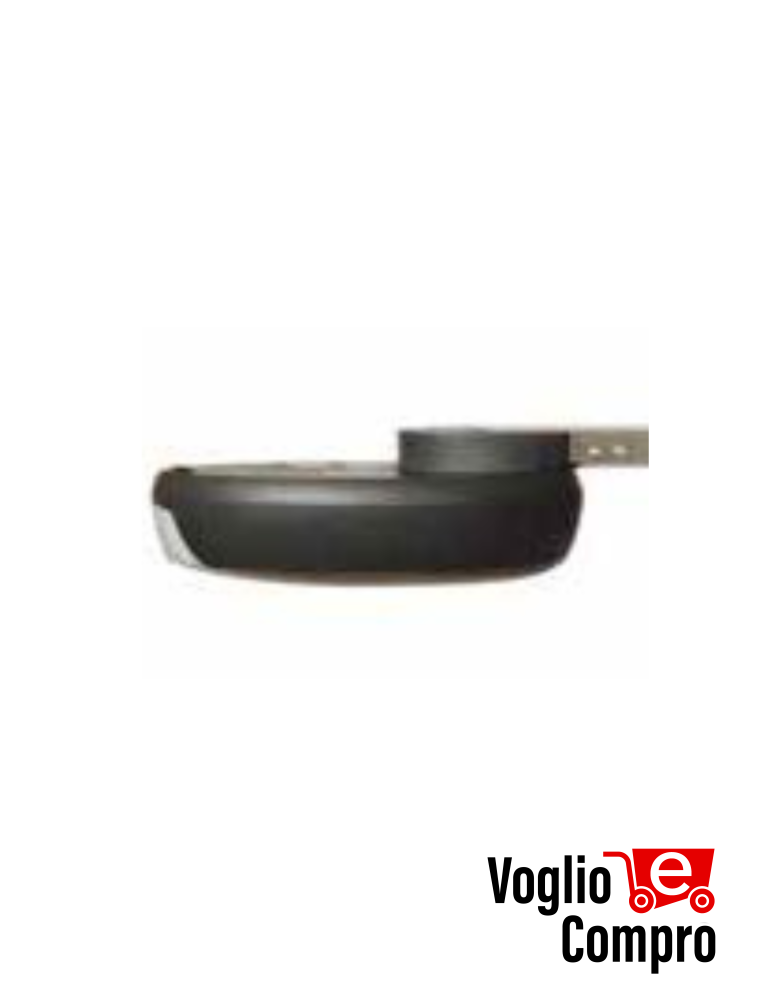

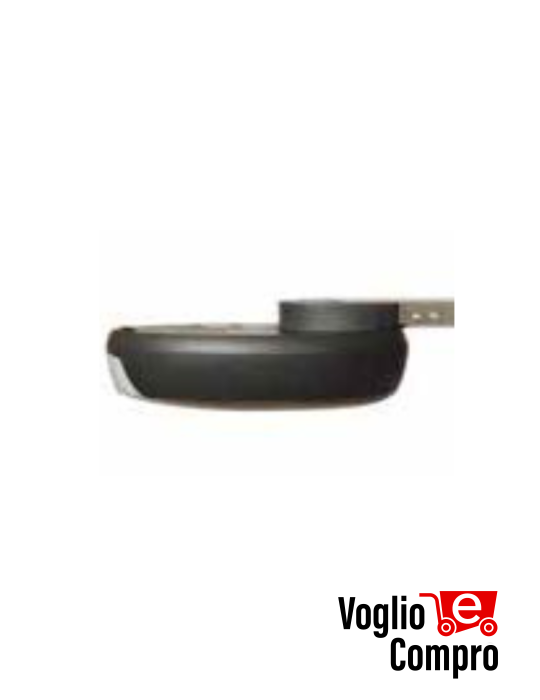

MOTORE ELETTROMECCANICO PER PORTE SEZIONALI E BASCULANTI KING GATES Rolls 700 24V

MOTORE ELETTROMECCANICO PER PORTE SEZIONALI E BASCULANTI KING GATES Rolls 700 24V

PER PORTE SEZIONALI FINO A 12 m² E BASCULANTI FINO A 10 m² - 700 Nm CON CENTRALE DI COMANDO INCORPORATA

NUOVA
ELETTRONICA

L’automazione per porte
sezionali ROLLS, in versione
700N e 1200N, è dotata
di elettronica di ultima
generazione.

La sua nuova centrale
STAR ROLLS consente
di connettere in rete
l’automazione e di utilizzare
le app di KING GATES:
Kingspecialist, dedicata
all’installatore, e CLAVIS,
pensata per l’utente finale.

La procedura di installazione
riprende la stessa logica che
contraddistingue le centrali
KINGgates.

La regolazione dei principali
parametri avviene intuitivamente
mediante 3 potenziometri
e 4 dip switch. ROLLS è
dotato di luce di cortesia a
led, permettendo una migliore
illuminazione del garage.

L’alloggiamento per le batterie
tampone, posto sul retro della
base, è robusto e invisibile
esternamente.
La trazione a cinghia risulta
affidabile e silenziosa mentre il
pignone annulla la possibilità di
“slittamento”.
Le guide premontate da 3 o
4 metri ottimizzano i tempi
di installazione, mentre il
controllo della corsa a encoder
riduce al minimo la fase di
programmazione.
Lampada di illuminazione
ambiente a led incorporata

SISTEMA DI SBLOCCO
INNOVATIVO

L’innovativo sistema
di sblocco è studiato
per essere azionato sia dal
pomello con fune collegato
al carrello di trascinamento,
sia dalla maniglia sulla porta.
L’azionamento manuale
tramite fune, senza l’installazione
su maniglia, prevede
la possibilità di mantenere
l’automazione in condizione
di sblocco permettendo
la chiusura e l’apertura della
porta senza il riaggancio
automatico del carrello.

Grazie a questo sistema,
in assenza di energia
elettrica, l’utente, quando
esce di casa, può scegliere
di chiudere la porta e poi
riaprirla senza nessuna
manovra di sblocco
oppure di chiudere la porta
e mantenerla bloccata fino
alla successiva azione
di sblocco dall’interno.

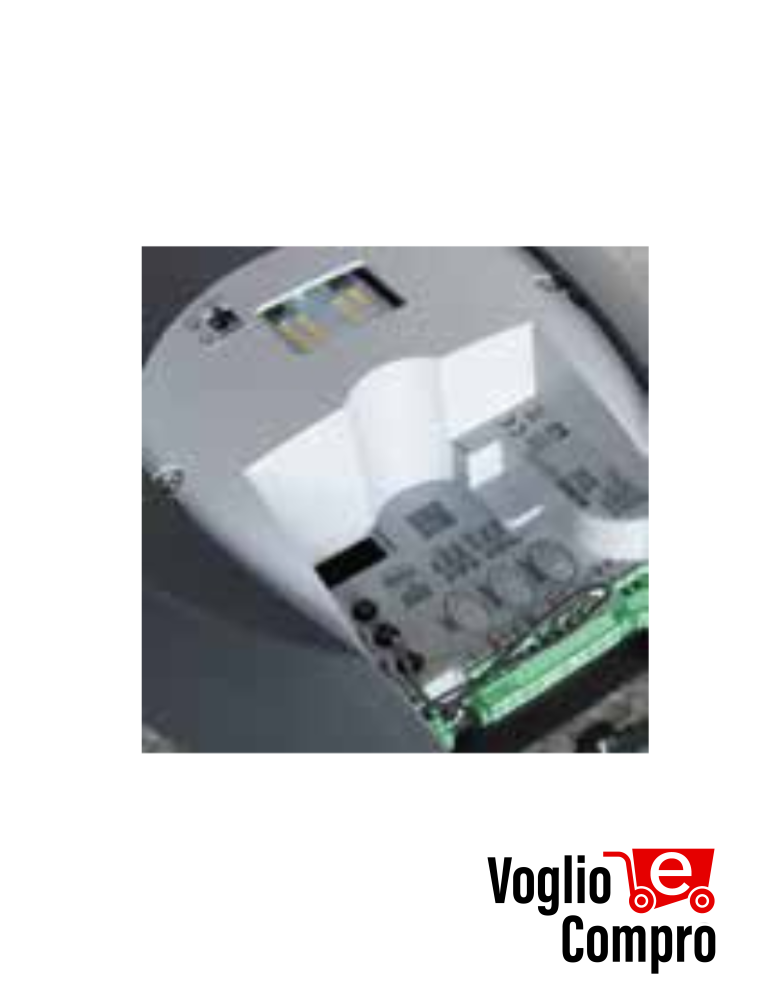

1. ELETTRONICA
Programmazione
in autoapprendimento,
parametri settabili con
dip-switch e regolazione
di forza e velocità

2. GUIDA IN ACCIAIO
Robusta guida in acciaio
profilato e trasmissione
a cinghia con sei cavi
d’acciaio

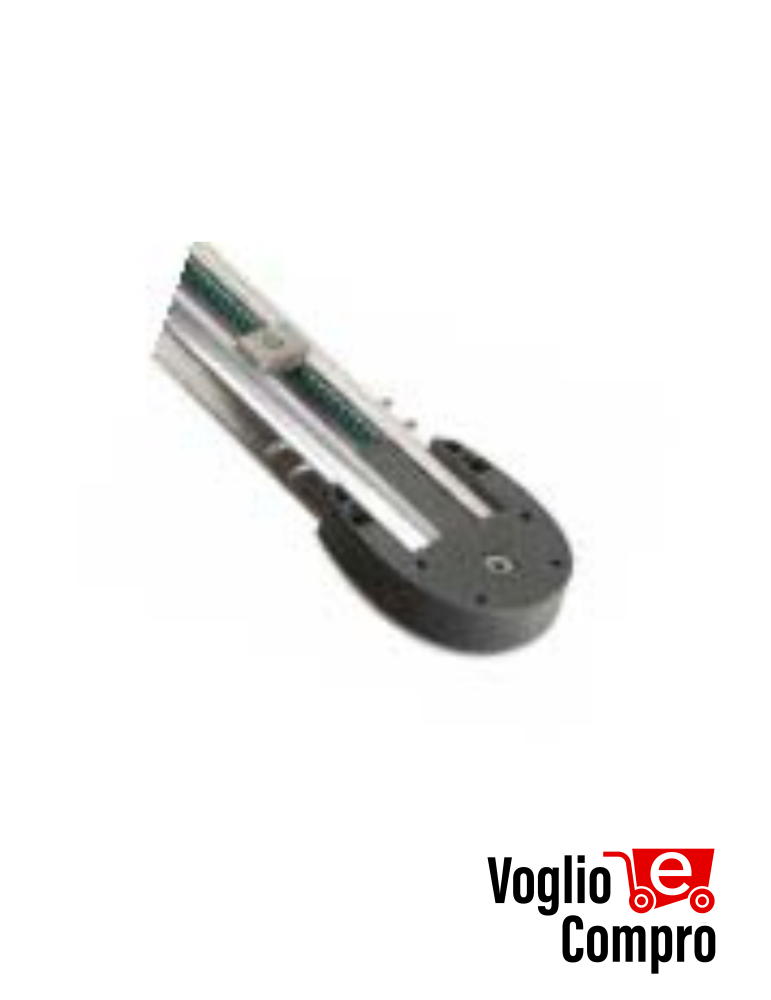

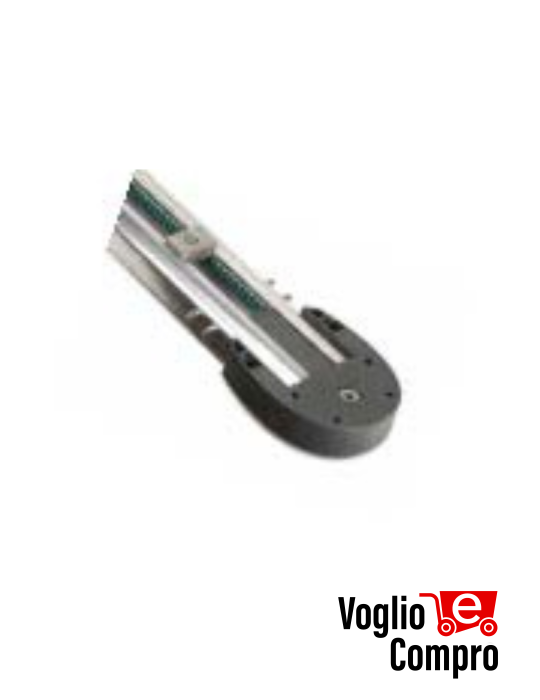

3. ASSEMBLAGGIO
Facile innesto tra motore
e guida, sicuro e preciso
nel tempo grazie alle viti
metriche


IMPIANTO BASE
1. Motoriduttore Rolls

2. Guida
3. Coppia di fotocellule
4. Trasmettitore

CARATTERISTICHE TECNICHE

Modello ROLLS700

Codice 25S020

Alimentazione di rete (Vac 50 Hz) 230

Alimentazione motore (Vdc) 24

Potenza massima assorbita (W) 250

Velocità (m/s) 0,16

Forza massima (N) 700

Dimensione max sezionale (m2) 12

Dimensione max basculante (m2) 10

Ciclo di lavoro (%) 60

Grado di protezione (IP) 40

Temperatura d’esercizio (°C) -20 ÷ +55

Dimensioni motoriduttore (mm) 414x264x110 h
