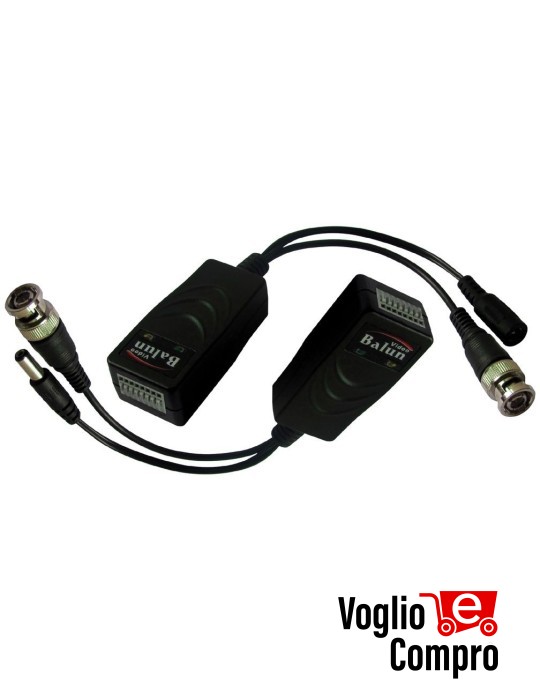

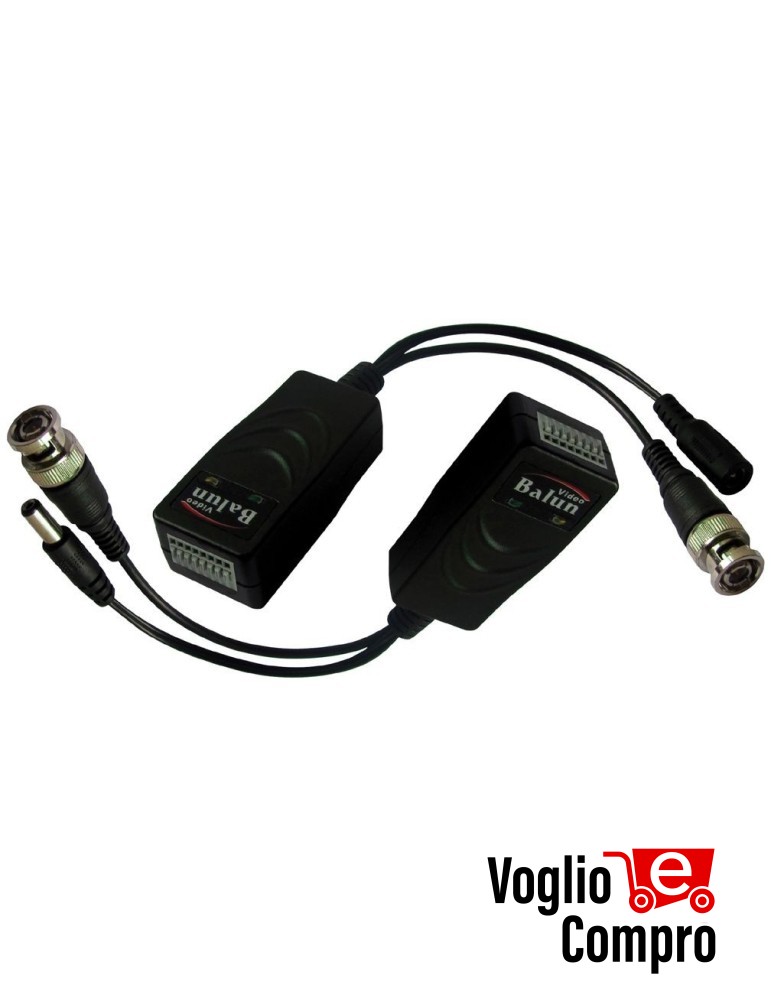

VIDEO, ALIMENTAZIONE BALUN PASSIVO

1CH - PUSH - FLESSIBILE

Caratteristiche principali:

 Modello Flessibile
 Trasmissione di segnale Video + Alimentazione
 Distanze Video: 400 m a colori / 600 m in B/N
 Distanze Alimentazione: 300 m
 Sezione cavo suggerita da 22AWG a 24AWG non schermato
 Connettore BNC maschio / Presa DC su TX / Spina DC su RX
 Morsettiera a connessione rapida tipo Push 8 pin
 Protezione integrata con TVS (Transient Voltage Suppressor)
 Corpo plastico in ABS
 Funzionamento : Trasmettitore oppure Ricevitore
 Confezione 2 Pezzi (TX + RX)

Specifiche Tecniche:

Nome del prodotto Ricetrasmettitore passivo singolo segnale Video + Alimentazione
Formati Video supportati PAL, NTSC, SECAM
Frequenza operativa da CC a 5 MHz
Distanza massima segnale Video UTP cat. 5e 24AWG :400 m con segnale a colori / 600 m con segnale B/N
Distanza massima Alimentazione UTP cat. 5e 24AWG :300 m (vengono usate 3 coppie)
Reiezione differenziale 15 KHz / 5 MHz 60 dB tipica
Impedenza coassiale lato BNC 75 Ohm
Impedenza lato morsettiera 100 Ohm
Attenuazione 1,5 dB tipica max
Tipo connessione Cavo UTP con sezione 24-16 AWG (0,5 / 1,31 mm2) cat. 2 o superior e
Impedenza cavo 100 Ohm +/- 20 Ohm
Massima capacita cavo 62 pF/m max
Ingresso / Uscita lato BNC Connettore BNC maschio + presa DC su unita TX / spina DC su unita RX
Ingresso / Uscita lato morsettiera Morsettiera a connessione rapida tipo Push 8 pin
Protezione da sovratensioni TVS integrato
Dimensioni / Peso 60,4 x 29 x 20,4mm (BNC e cavi esclusi) / 60 gr
Corpo Plastico in ABS - colore nero
Temperatura di esercizio -20°C / +70°C 95%RH max
Temperatura di stoccaggio -40°C / +150°C / RH95% max
