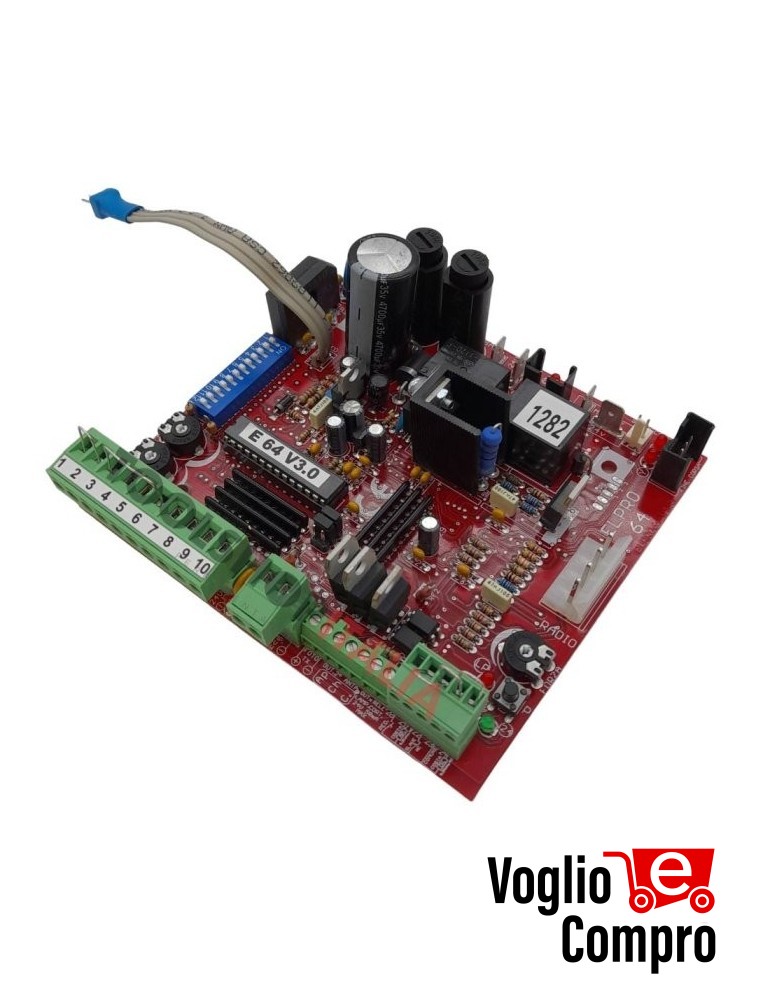

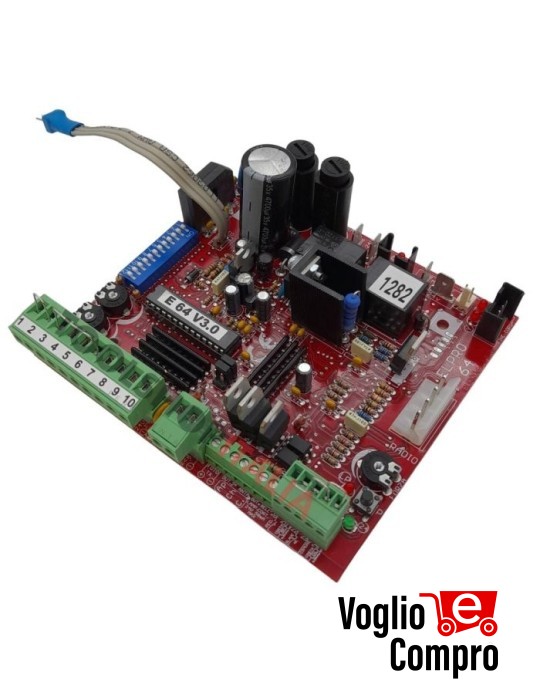

FADINI 680L ELPRO 64 Programmatore elettronico di comando per JUNIOR 624. SOSTITUISCE ELPRO 62 24V

FADINI 680L ELPRO 64 Programmatore elettronico di comando per JUNIOR 624.

SOSTITUISCE ELPRO 62 24V

La FADINI ELPRO 64 è la centrale di comando originale progettata per gli operatori JUNIOR 624 24Vdc. Rappresenta l'evoluzione della storica ELPRO 62, oggi definitivamente fuori produzione, ed è la soluzione ufficiale FADINI per la riparazione e l'aggiornamento delle automazioni esistenti. Dotata di gestione encoder, rallentamenti automatici, antischiacciamento, funzione Master/Slave, diagnostica a LED e predisposizione per batterie tampone, garantisce prestazioni elevate e piena compatibilità con il motore originale.

COMPATIBILITÀ

Programmatore elettronico di comando per JUNIOR 624.

 La ELPRO 64 è il programmatore elettronico originale per:

• FADINI JUNIOR 624 24Vdc

Sostituisce ufficialmente:

• FADINI ELPRO 62 (fuori produzione)

 Attenzione: sostituzione della ELPRO 62

La ELPRO 62 non è più disponibile come ricambio originale.

Per effettuarne la sostituzione è necessario utilizzare la nuova ELPRO 64, ma è importante sapere che le due schede presentano una configurazione meccanica differente.

Per questo motivo FADINI prevede obbligatoriamente l'utilizzo del nuovo supporto/copertura originale codice FAD-624132, indispensabile per il corretto montaggio della centrale all'interno dell'operatore.

Si consiglia di verificare attentamente la configurazione dell'automazione prima dell'acquisto, così da ordinare contestualmente anche il guscio di conversione quando necessario.

LOGICHE DI FUNZIONAMENTO

Automatica, semiautomatica, automatica passo passo, pedonale e prelampeggio.

FUNZIONI PRINCIPALI

Programmazione semplificata con un solo tasto: gestione della corsa con autoapprendimento, rallentamenti, inversione di marcia all’urto con ostacolo, predisposizione per secondo scorrevole (master/slave), freno elettronico. Led verdi/rossi di diagnostica per una facile valutazione dello stato dell’automazione. Possibilità di collegare due batterie 2,6 Ah - 12 V. Autotest fotocellule (DSA), autotest coste di sicurezza (DACS), sistema di logica (RT DATA). Temperatura di esercizio -20 °C +55 °C.

Caratteristiche tecniche

Modello: ELPRO 64

Compatibilità: FADINI JUNIOR 624

Alimentazione scheda: 230 Vac - 50 Hz

Alimentazione motore: 24 Vdc

Potenza massima motore: 200 W

Uscita luce di cortesia: 24 Vdc - 50 mA

Alimentazione accessori (fotocellule, selettore, ricevente): 24 Vdc - 500 mA

Uscita spia di segnalazione: 24 Vdc - 1 W

Uscita DSA: 24 Vdc -

TEMPO Apertura pedonale  (min)  max 3
